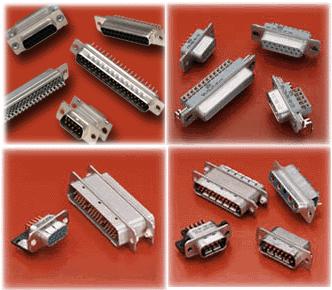

滤波连接器、高性能D型滤波连接器

滤波连接器、高性能d型滤波连接器

一、普通陶瓷电容d型滤波连接器

应用范围:计算机、工控设备、图象工作站、pbx程控交换机、基站、医疗设备;

节省成本:低成本、高性能、替代pcb板上的电容滤波器、节省成本与pcb板空间;

优化设计:标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔;

插入损耗范围:1m-18ghz或以上

温度范围:-40℃-+125℃

最大电压植:300vdc

最大电流值:5amps



二、高性能d型滤波连接器

应用范围:电信设备、工控设备、图象工作站、微波tx/rx、基站、电子医疗设备、保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备;

优良滤波:滤波形式包括c型滤波器和pi型滤波器,陶瓷管状电容和连接器外壳壳体一体

式设计提供优越的emi屏蔽效果;

优化设计:9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔;

多重选择性:结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等;

可靠性: 连接器的每一针100%经过严格的规范测试、确保整体性能;

插入损耗范围:1m-18ghz或以上

电容量和温度特性:5000pf npo z5u/x7r

温度范围:-55℃-+125℃

最大电压值:1000vdc

最大电流值:5amps



三、产品定型



rtdc

x25

p

1

h

1



连接

端接方式

安装形式

容量



t09

w15

x25

y37

z55

p- 针

s- 孔

a-针孔

转接

1:90°,直角,pcb安装,法兰

盘至引腿距离.318″8.08mm

2:90°,直角,pcb安装,法兰

盘至引腿距离.405″10.29mm

3:90°,直角,pcb安装,法兰

盘至引腿距离.590″14.99mm

4:针、孔转换器

5:垂直型pcb安装

6:焊杯

7:加长型垂直pcb安装

h:垂直安装,

带4-40螺孔pcb

端接支架,并带

锁紧

i:直径为.120″

[3.05mm]通孔

j:4-40螺孔(可提供自锁式)

k:m3螺孔

l:4-40内六角孔

参考

下列

列表





四、普通陶瓷电容d型滤波连接器滤波特性:





电容量

工作

电压
dc

最高

耐压
dc

最小插入损耗(db)

1

mhz

5

mhz

10

mhz

20

mhz

50

mhz

100

mhz

200

mhz

500

mhz

1

ghz

容值

公差

a

50pf

±20%

200v

700v

-

-

-

-

-

2

12

27

32

b

180pf

±20%

200v

700v

-

-

-

1

4

12

27

29

32

c

470pf

±20%

200v

700v

-

1

2

5

11

22

30

31

32

d

820pf

±20%

200v

700v

-

1

3

10

16

30

32

32

32

e

1000pf

±20%

200v

700v

-

1

3

10

16

22

32

32

32

f

2000pf

±20%

200v

700v

1

5

8

16

23

32

32

32

32

g

5600pf

±20%

200v

700v

5

11

16

26

32

32

32

32

32

h

47nf

±20%

200v

700v

13

27

32

32

32

32

32

32

32



五、高性能d型滤波连接器滤波特性:



电容量

截止

频率
3bb

最高

耐压
dc

工作

电压
dc

(mil-std-220)最小插入损耗(db)

5

mhz

10

mhz

20

mhz

50

mhz

100

mhz

200

mhz

500

mhz

1

ghz

2

ghz

5

ghz

容值

公差

i

pi

100pf

+100-0%

32

300v

100v

-

-

-

2

6

11

27

40

43

40

j

310pf

±20%

17

300v

100v

-

-

3

7

13

21

36

43

50

45

k

1000pf

+100-0%

3.2

300v

100v

-

5

9

19

30

43

62

70

68

63

l

2500pf

+100-0%

1.3

150v

50v

8

13

18

33

45

58

73

78

70

65

m

4000pf

+100-0%

3.2

150v

50v

8

13

20

35

48

61

76

80

70

65

n

c

375pf

±20%

14

600v

200v

-

-

2

7

13

20

29

35

30

29

o

500pf

±20%

10.6

600v

200v

-

-

3

10

15

22

31

37

33

31

p

830pf

±20%

6.4

600v

200v

-

4

9

16

22

28

35

39

38

36

q

1000pf

+100-0%

3.2

600v

200v

-

5

10

17

23

30

37

43

44

42

r

5000pf

+100-0%

0.64

300v

100v

10

16

22

30

35

41

50

52

52

50
